Долота являются одним из основных элементов любого бурового инструмента. Сам термин «долото» возник на ранних этапах развития техники бурения. В то время проходка скважин осуществлялась единственным способом - ударным бурением. Буровым долото осуществляется непосредственный процесс бурения. Это основной инструмент для разрушения горных пород механическим способом.
Материал, из которого изготавливают долото — это сталь с содержанием хрома, никеля и молибдена. Твердый сплав типа ВК-6, ВК-8, наносится дополнительно на долото и придает прочность и надежность.

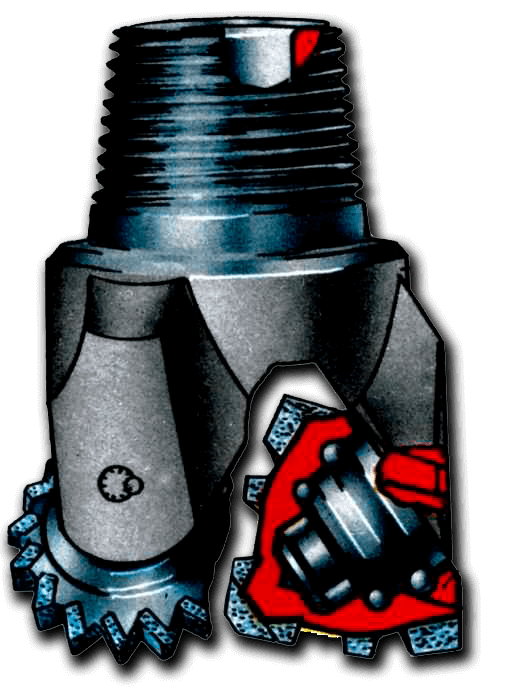

Конструктивные особенности шарошечных долот
1 - КОНУСНАЯ РЕЗЬБА
Наружная конусная присоединительная резьба (ниппель)
Наружная конусная присоединительная резьба (ниппель)
2 - CЕКЦИЯ (ЛАПА) ДОЛОТА
В зависимости от конструкции корпуса шарошечные разделяют на секционные и корпусные.
В зависимости от конструкции корпуса шарошечные разделяют на секционные и корпусные.
3 - ШАРОШКИ
В секционных корпус сваривается из отдельных (двух, трёх или четырёх) секций (лап), на цапфах к-рых монтируются шарошки; в корпусных - корпус литой, к нему привариваются лапы со смонтированными на их цапфах шарошками.
В секционных корпус сваривается из отдельных (двух, трёх или четырёх) секций (лап), на цапфах к-рых монтируются шарошки; в корпусных - корпус литой, к нему привариваются лапы со смонтированными на их цапфах шарошками.
4 - ОПОРА ДОЛОТА
Опора шарошечных в процессе вращения шарошки обеспечивает передачу осевой нагрузки от бурильной колонны через цапфы и тела качения вооружению шарошки, находящемуся в контакте с забоя скважины.
Опора шарошечных в процессе вращения шарошки обеспечивает передачу осевой нагрузки от бурильной колонны через цапфы и тела качения вооружению шарошки, находящемуся в контакте с забоя скважины.
5 - ЗУБЬЯ ШАРОШЕК
Различают следующие их типы: Т - для бурения твёрдых пород, ТЗ - твёрдых абразивных пород, К - крепких пород, OK - очень крепких пород. M - для бурения мягких пород, МЗ - мягких абразивных пород, С - пород ср. твёрдости, СЗ - абразивных пород ср. твёрдости.
Различают следующие их типы: Т - для бурения твёрдых пород, ТЗ - твёрдых абразивных пород, К - крепких пород, OK - очень крепких пород. M - для бурения мягких пород, МЗ - мягких абразивных пород, С - пород ср. твёрдости, СЗ - абразивных пород ср. твёрдости.

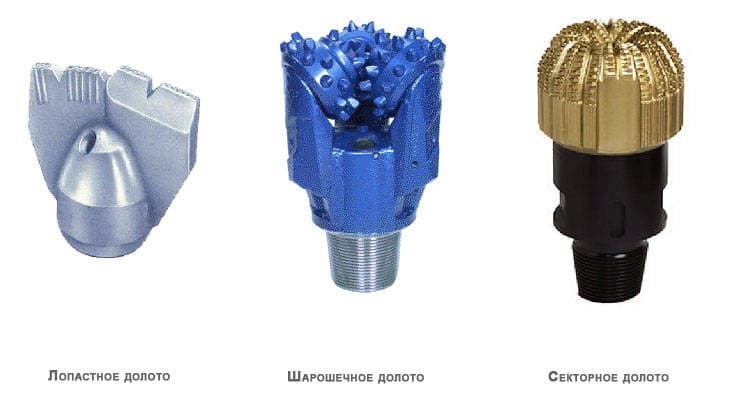

По воздействию:
- режуще-истирающее (алмазное долото),
- режуще-скалывающее (лопастное долото),
- дробяще-скалывающее (шарошечное долото).
Назначение буровых долот
Буровые долота бурят любую нефтяную, газовую, водяную или любую другую скважину. Его главная функция — это разрушение грунта в забое, проходка на глубину и выравнивание стенок в скважине.
Можно сказать, что долота применяются практически везде, где нужно пробурить землю. Они производят бурение скважин различного размера и глубины. Будь то небольшой колодец на дачном участке, или большой проект по бурению в нефтяной или газовой промышленности — без долота не обойтись.
Лопастное долото
Скалывают и срезают горные породы, преимущественно мягкие и рыхлые. Главный минус этого долото в том, что с увеличением глубины снижается диаметр ствола скважины.
Устройство лопастного долота проще, чем у остальных. Это просто корпус и несколько лопастей. Обычно долото этого типа используют для бурения более мягких и рыхлых пород.
Буровые долота бурят любую нефтяную, газовую, водяную или любую другую скважину. Его главная функция — это разрушение грунта в забое, проходка на глубину и выравнивание стенок в скважине.
Можно сказать, что долота применяются практически везде, где нужно пробурить землю. Они производят бурение скважин различного размера и глубины. Будь то небольшой колодец на дачном участке, или большой проект по бурению в нефтяной или газовой промышленности — без долота не обойтись.
Лопастное долото
Скалывают и срезают горные породы, преимущественно мягкие и рыхлые. Главный минус этого долото в том, что с увеличением глубины снижается диаметр ствола скважины.
Устройство лопастного долота проще, чем у остальных. Это просто корпус и несколько лопастей. Обычно долото этого типа используют для бурения более мягких и рыхлых пород.
Несмотря на простоту, результаты бурения у него внушительные. Лопасти могут работать долго и на высокой скорости.
Буровые долота лопастного типа подразделяются на
· однолопастные – для цементных пробок;
· двухлопастные;
· трехлопастные
· трехлопастные, истирающе-режущие;
· шестилопастные.
Для бурения нефтяной или газовой скважины, используют трехлопастные и шестилопастные долота. Они имеют наибольший диаметр. Для пластичных и рыхлых пород используют все виды, кроме однолопастного.
Для того, чтобы создать более гладкие и ровные стенки у скважины, используют армирование лопасти и контактного края.
Буровые долота лопастного типа подразделяются на
· однолопастные – для цементных пробок;
· двухлопастные;
· трехлопастные
· трехлопастные, истирающе-режущие;
· шестилопастные.
Для бурения нефтяной или газовой скважины, используют трехлопастные и шестилопастные долота. Они имеют наибольший диаметр. Для пластичных и рыхлых пород используют все виды, кроме однолопастного.
Для того, чтобы создать более гладкие и ровные стенки у скважины, используют армирование лопасти и контактного края.

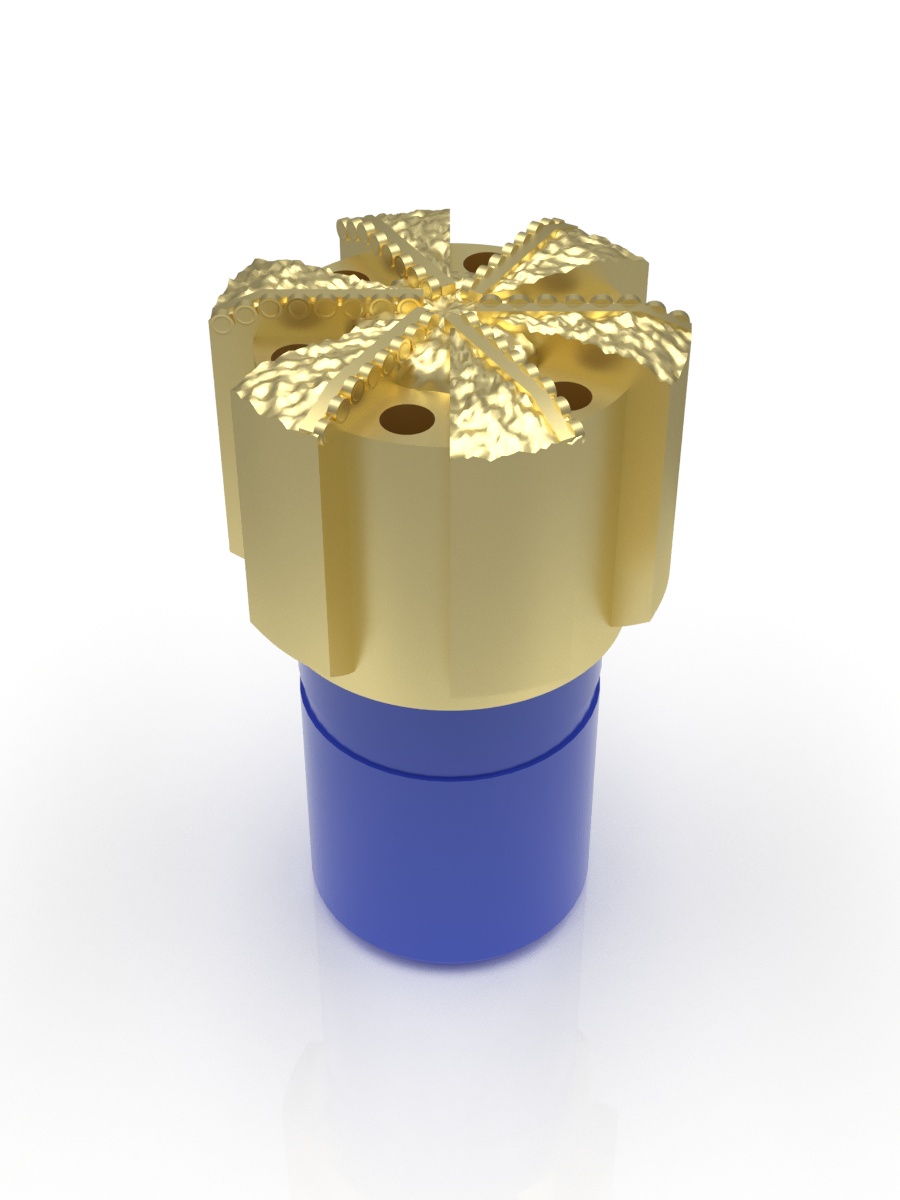

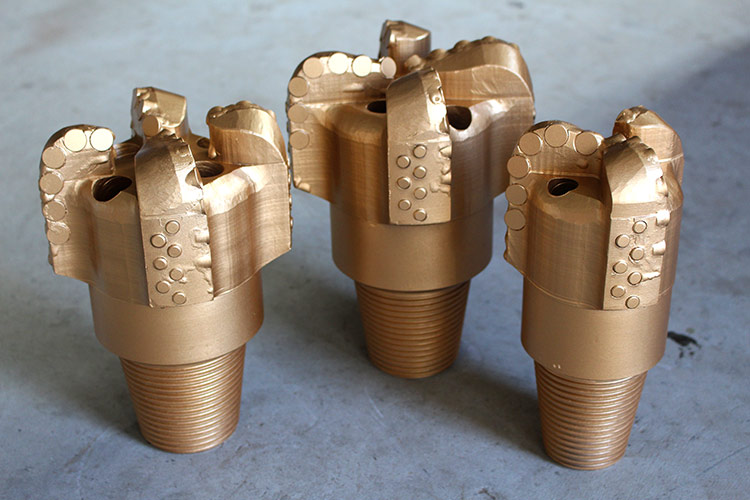

Алмазное долото
Порода режется и разрушается алмазными элементами, причем для изготовления используются не только камни натурального происхождения, но и искусственные, например, карбонад.
Алмазное долото применяется тогда, когда известно что скважина будет проходить через породы различной твердости, то есть твердые породы чередуются с мягкими. Оптимальные — это конечно породы средней твердости.
Порода режется и разрушается алмазными элементами, причем для изготовления используются не только камни натурального происхождения, но и искусственные, например, карбонад.
Алмазное долото применяется тогда, когда известно что скважина будет проходить через породы различной твердости, то есть твердые породы чередуются с мягкими. Оптимальные — это конечно породы средней твердости.
Алмазное долото включает в себя алмазные режущие элементы, за счет этого, разрушение слоев горных пород происходит путем истирания. От величины и качества алмазов на долоте зависит эффективность бурения.
По типу они бывают однослойные и многослойные. Также их подразделяют на радиальные, спиральные и ступенчатые.
Несмотря на все свои преимущества и крепкость, алмазное долото довольно капризное. Если при бурении ему попадется слишком твердая порода, устройство выйдет из строя (оно может расколоться или выпасть из корпуса). Даже неправильная промывка может вывести его из строя или сделать работу менее эффективной, поэтому алмазное долото требует особого ухода.

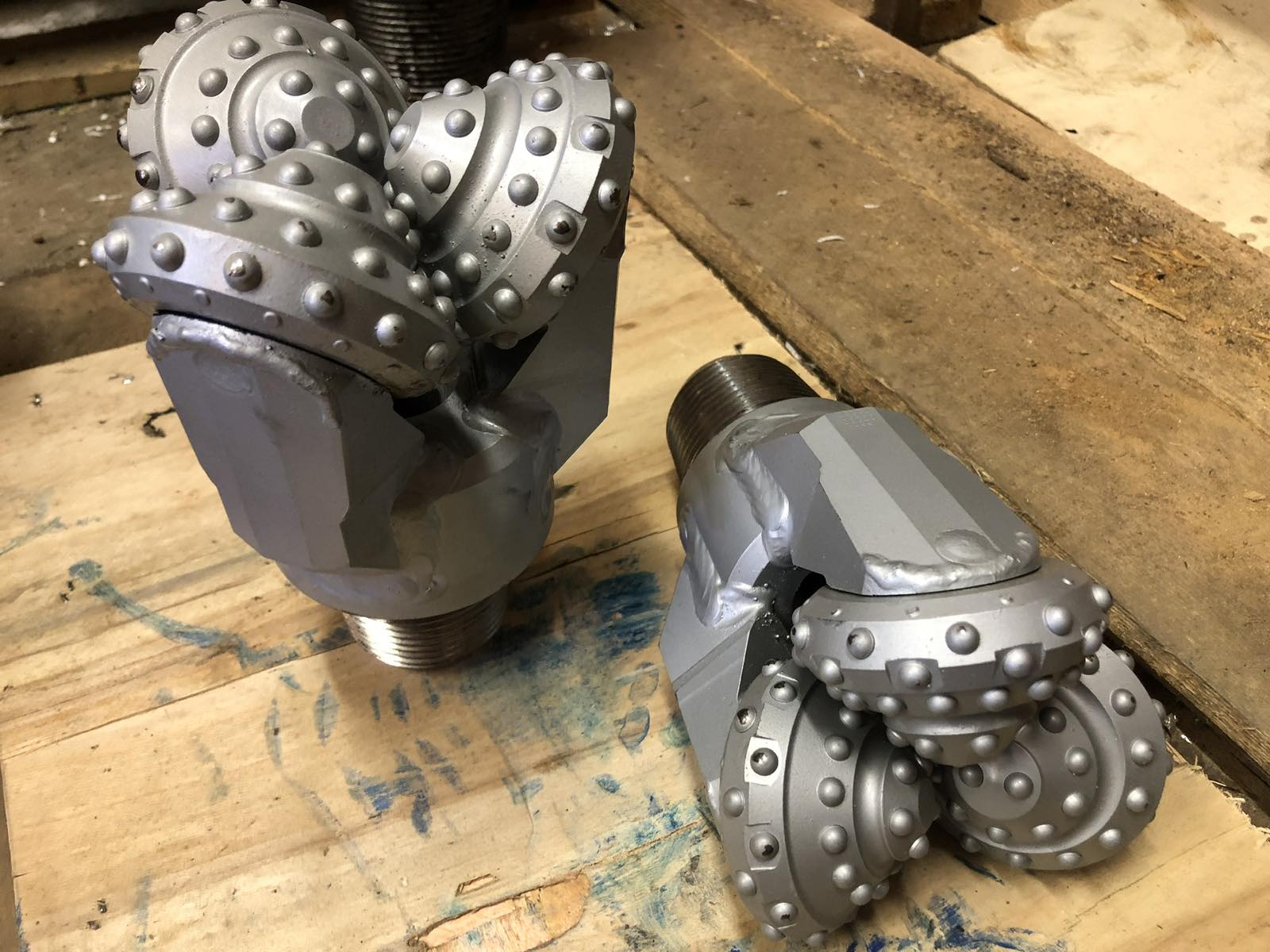

Шарошечное долото
Скалывает и дробит породу любой твердости, потому имеет широкую область применения. Данный вид активно используется в бурении инженерно-геологических, поисковых, эксплуатационных и других скважин, очень распространен в сфере добычи нефти и газа. Шарошечное долото имеет более сложную конструкцию и процесс изготовления. А изобрели данный вид устройства с шарошками конусной формы американские изобретатели.
Шарошечное долото считается более универсальным инструментом. Применение оно находит практически во всех областях, ему по силу справиться с породами любой твердости. За счет дробящего воздействия, оно формирует скважину нужного размера и диаметра.
По типу они бывают однослойные и многослойные. Также их подразделяют на радиальные, спиральные и ступенчатые.
Несмотря на все свои преимущества и крепкость, алмазное долото довольно капризное. Если при бурении ему попадется слишком твердая порода, устройство выйдет из строя (оно может расколоться или выпасть из корпуса). Даже неправильная промывка может вывести его из строя или сделать работу менее эффективной, поэтому алмазное долото требует особого ухода.
Шарошечное долото
Скалывает и дробит породу любой твердости, потому имеет широкую область применения. Данный вид активно используется в бурении инженерно-геологических, поисковых, эксплуатационных и других скважин, очень распространен в сфере добычи нефти и газа. Шарошечное долото имеет более сложную конструкцию и процесс изготовления. А изобрели данный вид устройства с шарошками конусной формы американские изобретатели.
Шарошечное долото считается более универсальным инструментом. Применение оно находит практически во всех областях, ему по силу справиться с породами любой твердости. За счет дробящего воздействия, оно формирует скважину нужного размера и диаметра.
По своему устройству шарошечное долото довольно сложное из-за того, что базируется на подшипниках. Бурение происходит именно за счет ударно-сдвигающего действия. Дополнительное скалывание происходит за счет проскальзывания шарошек.
Область применения и виды шарошек:
· одношарошечные — для бурения скважин на большую глубину;
· двухшарошечные — в геологоразведке;
· трехшарошечные — нефтяные, газовые скважины;
· четырехшарошечные — для сложных условий.
Обычно, нет каких-то строгих правил использования долот шарошечного вида. Например, одношарошечные можно использовать вместо трехшарошечных и наоборот.
Область применения и виды шарошек:
· одношарошечные — для бурения скважин на большую глубину;
· двухшарошечные — в геологоразведке;
· трехшарошечные — нефтяные, газовые скважины;
· четырехшарошечные — для сложных условий.
Обычно, нет каких-то строгих правил использования долот шарошечного вида. Например, одношарошечные можно использовать вместо трехшарошечных и наоборот.

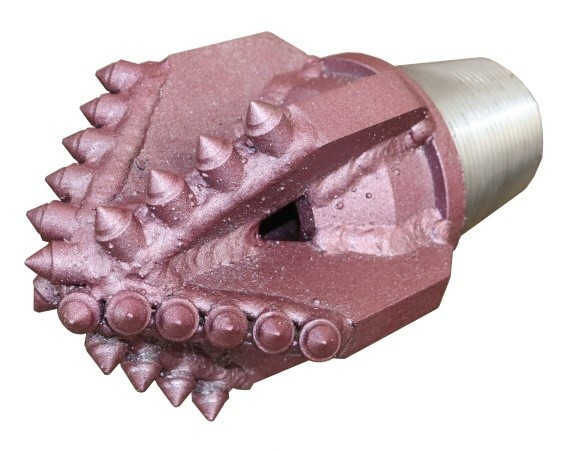

Фрезерное долото
Фрезерное долото является более крепким и в отличии от своих конкурентов не боится твердых пород и металлических элементов, которые встречаются в почве.
По своему устройству они гораздо проще (монолитный корпус в конструкции и в него запрессованы дробящие почву элементы), чем остальные долота, но надежнее и устойчивее.
Фрезерное долото является более крепким и в отличии от своих конкурентов не боится твердых пород и металлических элементов, которые встречаются в почве.
По своему устройству они гораздо проще (монолитный корпус в конструкции и в него запрессованы дробящие почву элементы), чем остальные долота, но надежнее и устойчивее.
Фрезерное долото является довольно эффективным. Оно может использоваться даже для того, чтобы пробить бетонную пробку или убрать шарошку. Также, часто применяется в нефтяных и газовых скважинах.
Но и минусы конечно у этого устройства тоже присутствуют. Например, фрезерным долотом невозможно пробурить вязкие породы и невозможна быстрая проходка.
Но и минусы конечно у этого устройства тоже присутствуют. Например, фрезерным долотом невозможно пробурить вязкие породы и невозможна быстрая проходка.
ПО КОНСТРУКЦИИ ШАРОШЕЧНЫЕ ДОЛОТА ДЕЛЯТСЯ НА:
По расположению и конструкции промывочных или продувочных отверстий:
Ц - долото с центральной промывкой;
Г - долото с боковой промывкой;
П - долото с центральной продувкой;
ПГ - долото с центральной и боковой продувкой.
По конструкции опор шарошек:
В - на подшипниках качения;
Н - на одном подшипнике скольжения (остальные подшипники качения);
А - на двух или более подшипниках скольжения.
У - герметизация опоры с маслонаполнением;.
По расположению и конструкции промывочных или продувочных отверстий:
Ц - долото с центральной промывкой;
Г - долото с боковой промывкой;
П - долото с центральной продувкой;
ПГ - долото с центральной и боковой продувкой.
По конструкции опор шарошек:
В - на подшипниках качения;
Н - на одном подшипнике скольжения (остальные подшипники качения);
А - на двух или более подшипниках скольжения.
У - герметизация опоры с маслонаполнением;.
