Роликовый подшипник с воздушным охлаждением
(IADC xx2 или xx3)

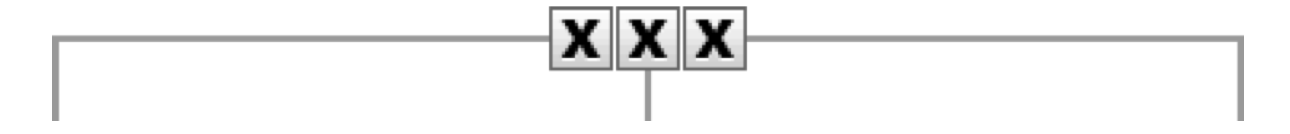

ПЕРВАЯ ЦИФРА
Серия вооружения долота: фрезерованное, тведосплавное.

1, 2, 3 - фрезерованное вооружение

• 1 - для мягких пород;
• 2 - для средних пород;
• 3 - для твердых пород.

4, 5, 6, 7, 8 - твердосплавное вооружение

• 4 - для мягких пород;
• 5 - для мягких/средних пород;
• 6 - для твердых пород.
• 7 - для крепких пород;
• 8 - для очень крепких пород;

ВТОРАЯ ЦИФРА
Тип вооружения долота: каждая серия разделена на 4 типа в зависимости от твердости разбуриваемых пород

от 1 до 4 - от мягких до твердых

• 1 - для мягких пород;
• 2 - для мягких/средних пород;
• 3 - для средних пород;
• 4 - для твердых пород.

ТРЕТЬЯ ЦИФРА
Особенности конструкции долота

1 - открытый роликовый подшипник
2 - роликовый подшипник в воздушным охлаждением
3 - роликовый подшипник с воздушным охлаждением и усилением калибрующего венца долота
4 - герметизированный роликовый подшипник
5 - герметизированный роликовый подшипник с усилением калибрующего венца долота
6 - герметизированный подшипник скольжения
7 - герметизированный подшипник скольжения с усилением калибрующего венца долота

А - бурение с воздухом
B - специальное уплотнение подшипника
R - усиленная наплавка
C - центральная насадка
S - стандартное фрезерованное вооружение
D - контроль искривления скважины

X - клиновидный зуб
E - удлиненный боковые насадки
Y - конический зуб
G - дополнительное усиление калибрующего венца долота
Z - другая форма зуба
J - искривление потока струи

Z - другая форма зуба
J - искривление потока струи
H - бурение горизонтальных скважин
L - защитная подушка на лапе долота
M - бурение забойным двигателем
T - двух шарошечное долото
W - улучшенное вооружение долота

ЧЕТВЕРТАЯ ЦИФРА
Дополнительные особенности конструкции долота

1 - открытый роликовый подшипник

МЯГКИЕ ПОРОДЫ
Глинистые сланцы, мягкие песчаники, мягкие известняки, глины и других рыхлых пород.
Нагрузка на долото: 1350 - 2250 кг на дюйм долота.
Частота вращения: 120-90 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
111 - 116 - 117

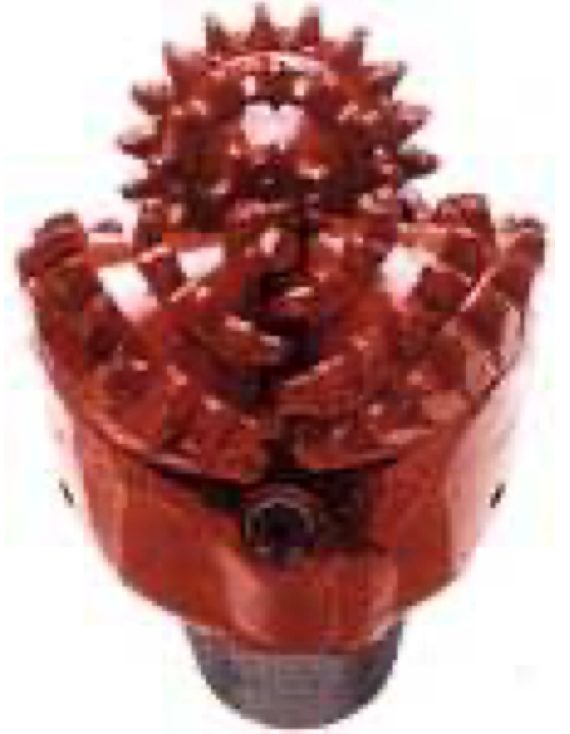

МЯГКИЕ ДО СРЕДНЕЙ ТВЕРДОСТИ ПОРОДЫ
Более плотные зубья меньшей длины, для бурения в плотных сланцах, ангидриты, соли, мягкий известняк и другие несцементированные породы.
Нагрузка на долото: 1575 - 2700 кг на дюйм долота.
Частота вращения: 100-60 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
135 - 136 - 137

ПОРОДЫ СРЕДНЕЙ ТВЕРДОСТИ
Средней длины зубья на небольшом расстоянии для бурения по рыхлым известнякам, песчаникам средней твердости, мергелям и твёрдым глинистым породам.
Нагрузка на долото: 1800 - 3600 кг на дюйм долота.
Частота вращения: 100-40 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
211 - 216 - 217
224 - 234 - 237

СРЕДНЕ-ТВЕРДЫЕ И ТВЕРДЫЕ ПОРОДЫ
Маленькие, близко расположенные зубья армированные твердым сплавом, для бурения по твердым, абразивным породам, таким как песчаники, доломиты, твердые известняки.
Нагрузка на долото: 2025 - 3600 кг на дюйм долота.
Частота вращения: 80-45 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
311 - 316 - 314 - 321 - 317

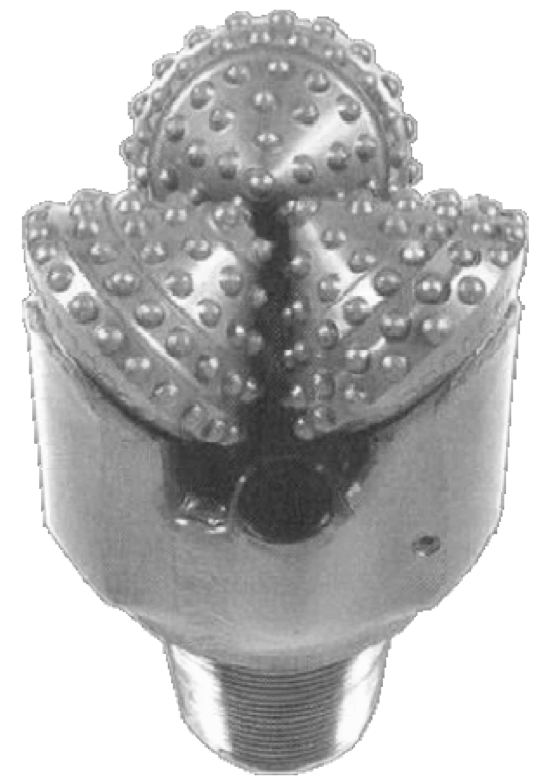

ОЧЕНЬ МЯГКИЕ ПОРОДЫ
Длинные широко расположенные твердосплавные зубья для достижения максимальной скорости по таким породам как сланцы, мягкие песчаники, соли, глинистые породы, мягкий известняк.
Нагрузка на долото: 675 - 2250 кг на дюйм долота.
Частота вращения: 180-60 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
427 - 447

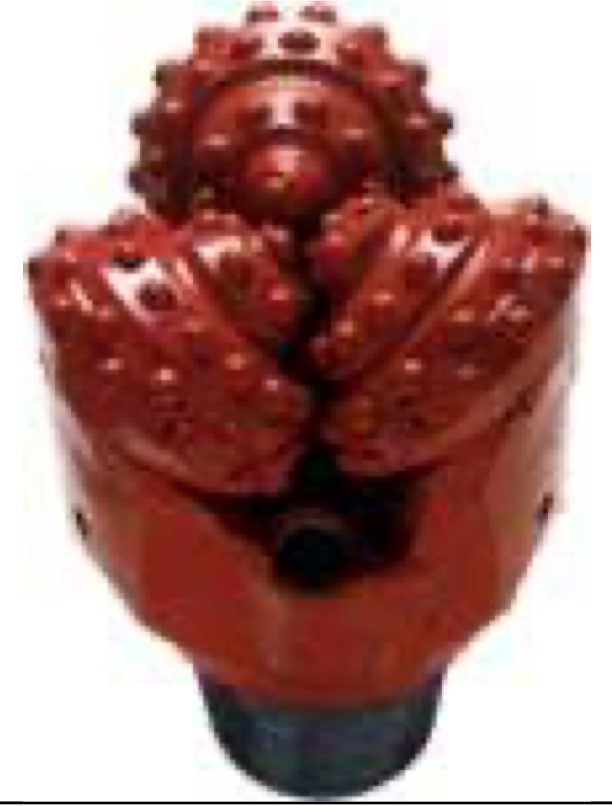

МЯГКИЕ ПОРОДЫ
Более короткие твердосплавные зубья для достижения максимальной скорости по таким породам как глинистые сланцы, известняк, соли и мягкий ангидрит.
Нагрузка на долото: 900 - 2250 кг на дюйм долота.
Частота вращения: 140-60 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
517 - 527

СРЕДНЕ ТВЁРДЫЕ ПОРОДЫ
Эффективны в породах с высокой прочностью на сжатие таких как твердый известняк, песчаник, доломит и другие образования с высокой абразивностью, пропластками твердых пород и трещиноватых.
Нагрузка на долото: 1350 - 2700 кг на дюйм долота.
Частота вращения: 75-40 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
617 - 627 - 637

ТВЕРДЫЕ И АБРАЗИВНЫЕ ПОРОДЫ
Полусферические твердосплавные зубья для бурения по твердым и абразивным породам: песчаники, известняки, доломиты, кремнистый известняк.
Нагрузка на долото: 1350 - 2925 кг на дюйм долота.
Частота вращения: 60-35 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
732 - 737

ОЧЕНЬ ТВЕРДЫЕ И АБРАЗИВНЫЕ ПОРОДЫ
Полусферические твердосплавные зубья для бурения по твердым и абразивным породам: гранитам, базальтам, кварцитам и кремнеземам.
Нагрузка на долото: 2250 - 2925 кг на дюйм долота.
Частота вращения: 60-35 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
837

Классификация основана на четырехсимвольном коде, отражающем конструкцию долота и тип горных пород, для бурения которых оно предназначено. Первые три символа — цифровые, а четвертый — буквенный. Последовательность цифровых символов определяется как «серия — тип — опора / калибрующая поверхность». Четвертый буквенный символ определяется как «дополнительные характеристики».

Классификация шарошечных долот по коду IADC(International Association of Drilling Contractors-Международная ассоциация буровых подрядчиков)

ОЧЕНЬ ТВЕРДЫЕ ПОРОДЫ
Маленькие, близко расположенные зубья армированные твердым сплавом, для бурения по очень твердым, абразивным кремнистым породам, кварцитам, гранитам, и твердым песчаникам.
Нагрузка на долото: 2700 - 3600 кг на дюйм долота.
Частота вращения: 70-50 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
346 - 347
